1.2.6 OGE的臨界值集聚濃度值

臨界值集聚濃度值的測量運(yùn)用熒光探針法，方式 參考參考文獻(xiàn)并稍加改動。提前準(zhǔn)備稱量芘標(biāo)準(zhǔn)物質(zhì)配置含量為3×10^-4mol/L的芘甲醇溶液。取10mL的具塞試管嬰兒，每管內(nèi)添加3×10^-4mol/L的芘甲醇溶液20μL后，用N2將水溶液中的工業(yè)甲醇烘干。選擇不一樣取代度的OGE，再向每管內(nèi)添加10mL不一樣取代度、不一樣濃度值（0.0002～3mg/mL）的OGE水溶液，這時(shí)芘的最后濃度值為6×10^-7mol/L，室內(nèi)溫度下遮光快速拌和5h后，運(yùn)用瑩光光度計(jì)測量芘的光譜分析法。測量標(biāo)準(zhǔn)：激起光波長330nm，發(fā)送和激起間隙均為5nm，光譜分析法的檢測范疇350～500nm。紀(jì)錄I₁（374nm）和I₃（385nm）處的瑩光抗壓強(qiáng)度。以O(shè)GE濃度值的多數(shù)為橫坐標(biāo)軸，I₁/I₃的數(shù)值縱軸制作散點(diǎn)圖，并開展擬合曲線后，求兩擬合曲線相交點(diǎn)處的橫坐標(biāo)軸，計(jì)算成濃度值，這時(shí)的濃度值即臨界值集聚濃度值。

1.2.7 OGE的溶解性

稱量一定取代度的OGE，配置成2.0mg/mL的水溶液，將水溶液于100℃下加溫15min后取下，離心式20min（3000×g），搜集上清液烘干處理秤重，并紀(jì)錄，按式（2）測算其溶解性。

1.2.8 OGE的細(xì)胞毒性剖析

從液氮罐中取下配有Raw264.7體細(xì)胞的凍存管1支，37℃水浴恢復(fù)、傳代、按時(shí)換液等工作中。實(shí)驗(yàn)逐漸前添加新鮮DMEM高糖高熱量培養(yǎng)液（含10?S）做成體細(xì)胞懸浮液，1000×g離心式5min后，棄上清后，添加新鮮細(xì)胞培養(yǎng)液，飄浮細(xì)胞計(jì)數(shù)。將體細(xì)胞濃度值調(diào)成3×10⁴個(gè)/孔的相對密度，以100μL/孔注射于96孔細(xì)胞培養(yǎng)板中。放置37℃，5%CO₂恒溫箱中留宿，使體細(xì)胞充足貼壁，棄上清后，以100μL/孔添加不一樣濃度值（25，50，100，200μg/mL）的OGE水溶液至各孔中，每一組設(shè)定6個(gè)反復(fù)孔。在37℃，5%CO₂恒溫箱中塑造24h后，添加10μLCCK-8液，再放進(jìn)細(xì)胞培養(yǎng)箱中塑造2h上下，在光波長450nm處測量吸光度值（OD值）。

式中，A₁—實(shí)驗(yàn)孔吸光度值（OD值）；A₂—對比空吸光值（OD值）；A₀—空缺孔吸光度值（OD值）。

1.2.9 數(shù)據(jù)處理方法

本實(shí)驗(yàn)各數(shù)據(jù)信息選用“均值±相對標(biāo)準(zhǔn)偏差”表明。運(yùn)用MestReNova軟件開展NMR圖普數(shù)據(jù)處理方法，SPSSStatistics24統(tǒng)計(jì)學(xué)軟件開展正交實(shí)驗(yàn)設(shè)計(jì)方案及結(jié)果剖析，選用單要素方差分析開展每組間指標(biāo)值差別較為，P＜0.05為有統(tǒng)計(jì)學(xué)意義。

2 結(jié)果與剖析

2.1 燕麥片β-聚糖聚醚酯（OGE）的制取

2.1.1 聚醚活化液加上量對取代度的危害

有新聞報(bào)道稱，油酸酯化反應(yīng)含糖量的化學(xué)反應(yīng)是不可逆轉(zhuǎn)的。因而，聚醚?；溥虻脑龆啻龠M(jìn)該酯化反應(yīng)向正方位持續(xù)開展。從圖1能夠 明確地看得出，伴隨著聚醚?；溥蚣由狭砍掷m(xù)提升，物質(zhì)取代度也不斷地提升。推斷因?yàn)榘殡S著聚醚酰基咪唑加上量的提升，燕麥片β-聚糖與?；溥?/span>中間的碰撞頻率也隨著不停擴(kuò)大，促使全部系統(tǒng)中的酯化反應(yīng)高效率相對提升。再次加上聚醚?；溥驎r(shí)，聚醚酰基咪唑與燕麥片β-聚糖中的甲基官能團(tuán)產(chǎn)生的反映也逐漸趨向飽和狀態(tài)，化學(xué)反應(yīng)速率緩解，取代度的提升發(fā)展趨勢也顯得比較遲緩。


2.1.2 反映溫度對取代度的危害

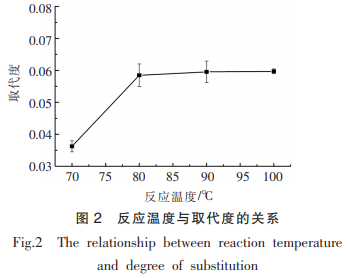

圖2是酯化反應(yīng)溫度對物質(zhì)取代度的改變圖，在其中，當(dāng)反映機(jī)制的環(huán)境溫度從70℃升到80℃時(shí)，酯化反應(yīng)物質(zhì)的取代度從0.036提升至0.057后，再次上升管理體系的反映溫度，對酯化反應(yīng)的危害并不是非常大，取代度標(biāo)值轉(zhuǎn)變較小，并趨向輕緩。很有可能因?yàn)闇囟壬仙?，生物大分子鏈的活力也相對提高，促進(jìn)反映系統(tǒng)中分子結(jié)構(gòu)間的有效碰撞頻次提升，取代度隨著產(chǎn)生變化。當(dāng)反映系統(tǒng)中參加化學(xué)反應(yīng)的分子結(jié)構(gòu)做到飽和狀態(tài)時(shí)，有效碰撞的頻次不會再提升，取代度的轉(zhuǎn)變也保持穩(wěn)定。

2.1.3 反應(yīng)速度對取代度的危害

依據(jù)酯化反應(yīng)的概念剖析結(jié)果，酯化反應(yīng)會由于時(shí)間的增加慢慢做到一個(gè)規(guī)定值。如圖所示3所顯示，伴隨著酯化反應(yīng)時(shí)間的不斷增加，取代度相對應(yīng)上升，燕麥片β-聚糖的酯化反應(yīng)也越充足。酯化反應(yīng)在4.5h前，因?yàn)橄到y(tǒng)中形成的OGE濃度值較低，促使管理體系中的酯化反應(yīng)可以不斷開展。而當(dāng)全部管理體系在反映開展到5.0h時(shí)，物質(zhì)的取代度增長率越來越遲緩，這時(shí)反映系統(tǒng)中的酯化反應(yīng)與化合反應(yīng)將要均衡。因而，反應(yīng)速度并不可以無盡增加下來。

2.1.4 OGE制取標(biāo)準(zhǔn)的提升

運(yùn)用SPSSStatistics24手機(jī)軟件開展正交實(shí)驗(yàn)設(shè)計(jì)方案，選用3要素3水準(zhǔn)進(jìn)一步科學(xué)研究聚醚活化液加上量（A）、反映溫度（B）和反應(yīng)速度（C）對OGE取代度的危害，明確出OGE的最好制取標(biāo)準(zhǔn)。

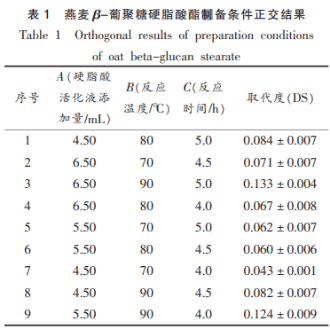

從表1中能夠了解的獲得此反映中OGE的最好制取標(biāo)準(zhǔn)，即當(dāng)聚醚酰基咪唑加上量為6.50mL，反映溫度為90℃，反應(yīng)速度為5.0h時(shí)，有較大 取代度，為0.133。

2.2 OGE的外表特征及粒度

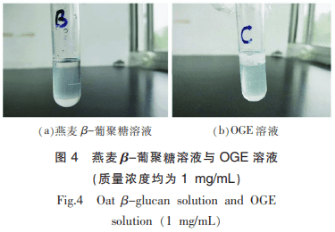

各自配置1mg/mL的燕麥片含糖量水溶液和同濃度值的OGE水溶液作比照還可以看得出，OGE水溶液更加混濁，且頂層有很多泡沫塑料存有，而燕麥片含糖量水溶液則清亮，且基本上無泡沫塑料存有。推斷是因?yàn)樵谠帑溒?beta;-聚糖中連接了聚醚，聚醚自身具有乳狀液、平穩(wěn)及潤化功效有可能也帶到到OGE中，促使OGE液態(tài)上邊發(fā)生眾多泡沫塑料。

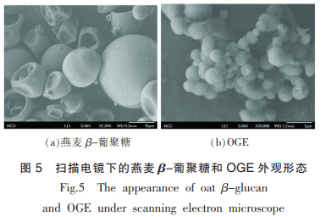

據(jù)有關(guān)報(bào)導(dǎo)，兩親性含糖量在較較低濃度的下可以產(chǎn)生殼核構(gòu)造的自集聚膠束，納米膠束的外表形狀大多數(shù)呈球形。如圖所示5所顯示，OGE在電鏡下能夠 明確地看得出其外型形狀為球型，較原燕麥片β-聚糖的粒度更小，尺寸更加均一。原燕麥片β聚糖有干癟癟狀的球型，而歷經(jīng)改性材料后的兩親性含糖量更為圓潤。

大部分兩親性含糖量產(chǎn)生的膠束的PDＩ都十分窄。PDＩ值越小表明粒度遍布越窄，顆粒物尺寸越均一。有研究表明，當(dāng)PDＩ＞0.7時(shí)，意味著顆粒物的粒度遍布較寬。如同表2所顯示，OGE的PDＩ＜0.7，可覺得OGE的粒度尺寸比較均一，與透射電鏡展現(xiàn)的表觀形狀一致。殊不知在不一樣取代度下，OGE的粒度尺寸也存有差別，隨取代度的提升，OGE的粒度尺寸反倒減少。很有可能因?yàn)镺GE自身產(chǎn)生的膠束管理體系中，不一樣取代度下的堆積密度和表面的差別，造成 自發(fā)性的顆粒集聚水平不一樣而致。親水性改性材料后的含糖量相較為原糖而言，即取代度為0時(shí)，粒度更小，其PDＩ值也越小。

申明：文中常用照片、文本來源于《中國食品學(xué)報(bào)》，著作權(quán)歸原作全部。
