（2）SHMP水溶液pH對DS的危害

按SHMP:KGM=1:7稱量SHMP0.5g，KGM3.5g，用60mL水融解SHMP，用硫酸調(diào)為pH=2，pH=3，pH=4，pH=5，pH=6，在機(jī)械攪拌下面拌和邊添加KGM，待混和勻稱后在超聲波55℃下反映1.5h后制冷，反映完用40%的酒精拌和清理試品直到檢驗(yàn)出不來磷完畢，過慮，干躁，獲得差異水平的EKGM開展檢測剖析，見圖3。

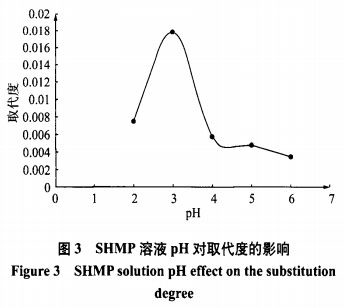

從圖3能夠 得到如下所示結(jié)果：伴隨著pH值的提升，EKGM的DS先上升后減少，當(dāng)pH值較低時(shí)，KGM水解反應(yīng)為單糖，減少KGM分子結(jié)構(gòu)中間的相互影響有益于酯化反應(yīng)，進(jìn)而得到酯化反應(yīng)在弱酸性情況下比較平穩(wěn)。伴隨著pH值的進(jìn)一步上升，聚磷酸鹽的劃分和存有方式發(fā)生了轉(zhuǎn)變 ，對酯化反應(yīng)的開展不好，進(jìn)而DS減少；在以上固定不動標(biāo)準(zhǔn)下獲知，pH=3時(shí)DS較大。

（3）加溫反映溫度對DS的危害

按SHMP:KGM=1:7稱量SHMP0.429g，KGM3g，將SHMP用60mL水融解，用硫酸調(diào)整pH至3，在機(jī)械攪拌下添加KGM，拌和攪拌勻稱，隨后在超聲波45℃，50℃，55℃，60℃，65℃的標(biāo)準(zhǔn)下反映1.5h后制冷，完用40%的酒精拌和清理樣直到檢驗(yàn)出不來磷完畢，過慮，于烘干箱中干躁后可最后獲得不一樣取代度的EKGM測量、剖析，見圖4。

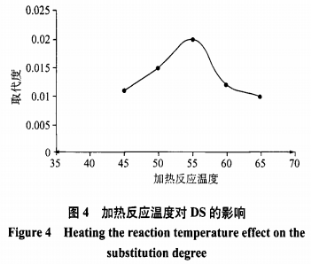

由圖4得知，伴隨著反映溫度的上升EKGM的DS先擴(kuò)大后減少，當(dāng)反映溫度較低時(shí)，推動酯化反應(yīng)的水平不大，則取代度小；但溫度較高時(shí)，很有可能已酯化反應(yīng)的EKGM遭受高溫的危害，不穩(wěn)定的酯鍵破裂，則取代度縮小；在以上固定不動標(biāo)準(zhǔn)下獲知，溫度55℃時(shí)取代度較大。

（4）加溫反應(yīng)速度對DS的危害

按SHMP:KGM=1:7稱量SHMP0.5g，KGM3.5g，用60mL水融解SHMP，用硫酸調(diào)整到pH為3，在機(jī)械攪拌標(biāo)準(zhǔn)下添加KGM，拌和攪拌勻稱后在超聲波55℃標(biāo)準(zhǔn)下各自反映0.5h、1.0h、1.5h、2.0h、2.5h制冷，反映完用40%的酒精拌和清理試品直到檢驗(yàn)出不來磷完畢，過慮、干躁，獲得取代度不一樣的EKGM開展測量、剖析，見下面的圖圖5。

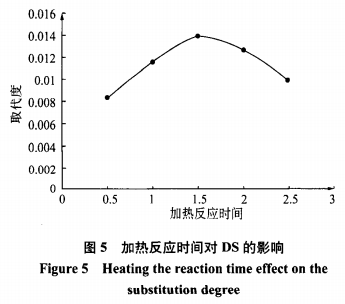

從圖5能夠 看得出，伴隨著反應(yīng)速度的提高EKGM的DS發(fā)展趨勢是先提升后減少，當(dāng)反應(yīng)速度過短時(shí)間，酯化反應(yīng)改性材料仍在遲緩開展，則取代度較低；但反應(yīng)速度太長，很有可能會產(chǎn)生酯鍵掉下來、破裂，不利酯化反應(yīng)開展，進(jìn)而取代度也會減少；在以上固定不動標(biāo)準(zhǔn)，發(fā)覺在反應(yīng)速度為1.5h時(shí)DS較大。

2、響應(yīng)面試驗(yàn)結(jié)果與剖析

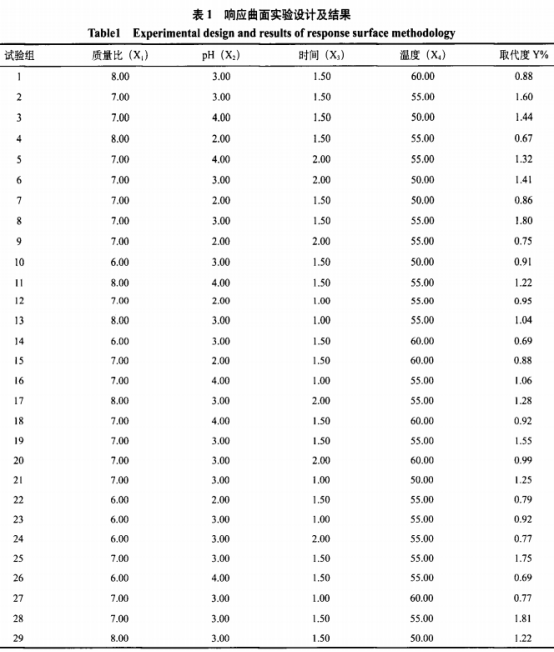

根據(jù)單要素試驗(yàn)，依據(jù)Box-Behnken核心組成實(shí)驗(yàn)方案設(shè)計(jì)基本原理，挑選超音波反映溫度、超音波反應(yīng)速度、SHMP：KGM質(zhì)量比、SHMP水溶液pH，開展四要素三水準(zhǔn)的響應(yīng)面分析方式，明確EKGM的最好改性材料標(biāo)準(zhǔn)，結(jié)果見表1。運(yùn)用DesignExpert10.0.7手機(jī)軟件對信息開展二次多元線性回歸線性擬合，獲得EKGM取代度(Y)對變量：

SHMP:KGM質(zhì)量比(X).pH(X₂)、反應(yīng)速度(X₃)和溫度(X₄)中間的二次多種線性回歸方程：

Y=1.78 0.13X₁ 0.15X₂ 0.044X₃-0.016X₄ 0.16X₁X₂ 0.097X₁X₃-0.030X₁X₄ 0.11X₂X₃–
0.14X₂X₄-0.015X₃X₄-0.49X₁²-0.43X₂²-0.31X₃²-0.35X₄²

該回歸分析的標(biāo)準(zhǔn)差，結(jié)果見表2。從表2能夠 看得出，線性擬合P＜0.0001，說明線性擬合的回應(yīng)回歸分析做到了十分明顯水準(zhǔn)，失擬項(xiàng)P=0.9632＞0.05，說明失擬不明顯，R²=0.9607是建模的校準(zhǔn)指數(shù)，該實(shí)體模型能夠 表述96.07%響應(yīng)值的轉(zhuǎn)變，實(shí)體模型線性擬合優(yōu)良。實(shí)體模型R²_Adj=0.9215是調(diào)整相關(guān)系數(shù)r，該指數(shù)表明擬合模型的響應(yīng)值的轉(zhuǎn)變有92.15%來自選定自變量，該實(shí)體模型線性回歸方程線性擬合狀況有效靠譜。實(shí)體模型響應(yīng)值的變異系數(shù)CV數(shù)值10.68%，較低，說明實(shí)驗(yàn)過程是可靠的，因而用此實(shí)體模型能夠?qū)KGM的DS開展剖析和預(yù)測分析。依據(jù)回歸分析的方差分析結(jié)果，方程式一次項(xiàng)X₁、X₂、X₄，二次項(xiàng)X₁²、X₂²、X₃²、X₄²和交互項(xiàng)X₁X₂、X₂X₄、X₂X₃對EKGM取代度的危害均達(dá)極明顯水準(zhǔn)，一次項(xiàng)X₃和交互項(xiàng)X₁X₄，X₃X₄對EKGM取代度的危害不明顯。進(jìn)而說明每個(gè)影響因素與響應(yīng)值中間并非簡易的線性相關(guān)，除此之外依據(jù)F值的尺寸獲得各要素危害EKGM取代度的主順序：溫度(X₄)>pH(X₂)>質(zhì)量比(X)>時(shí)間(X₁)，交互項(xiàng)危害效果的主順序：質(zhì)量比和pH(X₁X₂)>pH和溫度(X₂X₄)＞pH和時(shí)間(X₂X₃)＞質(zhì)量比和時(shí)間(X₁X₃)＞質(zhì)量比和溫度(X₁X₄)＞時(shí)間和溫度(X₃X₄₎。互動效用的高低尺寸由等值線的樣子體現(xiàn)，環(huán)形和橢圓型各自表示不一樣的實(shí)際意義，環(huán)形代表著兩要素配對t檢驗(yàn)不是明顯的，而橢圓型或鞍形則說明兩要素配對t檢驗(yàn)是明顯的。為了更好地進(jìn)一步科學(xué)研究有關(guān)自變量中間的相互影響，文中應(yīng)用響應(yīng)面斜面和等高線圖來大數(shù)據(jù)可視化。
