近些年，可降解非晶和金納米顆粒的配制和運用導致了大家很多的科研興趣愛好。木薯淀粉做為一種經典的翠綠色可降解天然高分子，是制取非晶和金納米顆粒的滿意挑選?，F(xiàn)階段制取辦法具體有酸水解反應和酶打法，可是酸水解反應對自然環(huán)境有一定不良影響。Majian等"醇沉燒開的玉米淀粉，獲得50~100nm的納米技術木薯淀粉顆粒物；Kim等根據(jù)正丁醇和酶水解反應的融合的方式 ，獲得的是10~20nm的顆粒；可是如今愈來愈多專家學者為了更好地防止應用化學藥品，選用普魯蘭酶酶解的方式 。普魯蘭酶又被稱為支鏈淀粉6-聚糖核糖核苷酸，能夠裂化a-聚糖含糖量，是一種普遍出現(xiàn)的酶。Shi等將糯玉米木薯淀粉經酶解后，在常溫下干躁，在45C下干躁12h，制取抗性淀粉，但粒度約為0.8~2.0μm。研究發(fā)現(xiàn)，發(fā)枝股票短線性聚糖在較低溫度下根據(jù)低溫干燥非常容易產生納米技術木薯淀粉顆粒物引?，F(xiàn)階段根據(jù)酶解和加工硬化制取納米技術木薯淀粉顆粒物的科學研究日漸深人，但重結晶自組裝體制的分析還較少。

創(chuàng)作者以碳鍵質量濃度99%的木薯淀粉為原材料，歷經糊化斷掉其結晶體區(qū)的共價鍵，開啟分子結構中雙螺旋結構，分子式從井然有序情況越來越混亂。普魯蘭酶對支鏈淀粉的a-1，6糖苷鍵專一水解反應進而實現(xiàn)脫支，造成大量比較均的短直聚糖鏈，進而便于脆化重結晶。選用分離出來重結晶木薯淀粉溶液的上玉秀沉積，以SEM、FTIR和XRD等方式方法科學研究不一樣環(huán)境溫度不一樣一部分所獲取的木薯淀粉結晶的狀態(tài)和有機化學特性，開展各個方面表現(xiàn)和綜合分析，進一步掌握支鏈淀粉脫支后在溶液自組裝全過程。

1原材料與方式

1.1原材料

支鏈淀粉(來源于果蠟苞米)：英國C&MBiolabs企業(yè)商品；普魯蘭酶(1000ASPU/mL)：荷蘭Danisco企業(yè)商品；別的實驗試劑均為分析純。

1.2儀器設備與機器設備

水浴恒溫振蕩器、數(shù)顯式恒溫水浴鍋：天津歐諾儀表設備有限責任公司商品；立柱式滅菌設備：上海市華線區(qū)用反物質儀器設備有限責任公司商品；臺式離心機：北京市白洋醫(yī)療機械有限責任公司商品；糖量計：上海市米青科實業(yè)公司有限責任公司商品；低溫干燥儀：賽默飛世爾事爾高新科技有限責任公司商品；BT–9300H激光器粒度遍布儀：丹東市百特儀器設備有限責任公司商品；X射線衍射儀(XRD)：日本.安捷倫儀器企業(yè)商品；丹東市順通儀器設備有限責任公司；傅里葉變換光譜分析儀(FTIR)：法國布魯克光譜分析儀企業(yè)商品；SU-1510掃描式透射電鏡：日本日立企業(yè)商品；Q–50熱重分析儀：沃特斯我國有限責任公司商品。

1.3實驗方式

1.3.1試品制取

試品制取在Sun4等基本上改善。稱量2.5g支鏈淀粉，加微信好友25g純凈水，先將木薯淀粉開水燒開30min再通過高溫壓力鍋解決30~40min使其徹底糊化，將糊化液置放恒溫水浴鍋控溫至58C，加微信好友咨魯蘭雨80OuL(參考文峨造，一樣試驗標準下此加上量時脫支實際效果佳)，在58℃恒水浴搖床進行12h脫支全過程。脫支進行后再將反映液對于髙壓蒸汽滅菌鍋中滅酶30-~40min，各自放置4.25(常溫下〕30，40℃的恒溫培養(yǎng)箱中重結品48h。結品進行后，離心分離機，最先當心用塑料吸管獲得上清放置干凍培養(yǎng)皿中，防止摻人沉斑；沉積再用純凈水清理3~4次，一樣移人干凍培養(yǎng)皿中。預凍12~24h后經低溫干燥獲得重結品后上玉秀沉積的干凍粉末試品預留。

1.3.2高敗液相色譜儀分祈重結晶前后左右發(fā)酵液分子結構遍布

各自取脫支進行后和重結品進行后的發(fā)酵液用以HPLC測量重結品前后左右發(fā)酵液誕粉分子結構遍布。色諧柱為TSK-GEL-SW疑膠柱，探測器為示差折光率檢驗游。

1.3.3重結昌上清液可溶性糖參于重結品絮a速度

在脫支木薯淀粉落液于4.25(常溫下）30.40℃的恒溫培養(yǎng)箱中重結晶的環(huán)節(jié)中，每過12h取試品液ⅠmL，10000r/min離心式10min，用糖量計精確測量上清中可溶性糖的成分，每一個時間一點測3次求平均值，共精確測量5個時間點。

1.3.4重結品沉積的粒度遍布

加入適量沉積干凍物溶解蔟餾水里，超音波震薪30min后用以粒度分析檢測。加上水溶液于激光器粒度遍布儀中，遲緩滴入調節(jié)質量濃度為12%后逐漸測量，經計算機技術解決獲得粒度遍布數(shù)據(jù)信息。

1.3.5重結品上玉秀沉積的形狀觀查

選用掃擂透射電鏡開展試品形狀觀查。用棉棒輕輕地蘸取每個試品勻稱且薄薄地擦抹在環(huán)形拖盤上的導電膠喪表面，噴透表層的鍍膜，放置電子器件顯徼鏡下觀查。采用不一樣變大倍率開展觀查照相

1.3.6FTIR剖析重結品上玉秀沉積物理學結拊

取試品Ⅰmg鋪人適當溴化鉀充足碾磨壓片糖果。光諾范E4000~400cm'，屏幕分辨率為4cm，掃插頻次：16。用OMNIC手機軟件對所得的圖諾開展博里葉去卷積解決剖析。

1.3.7X射線射XRD分折重結品上玉秀沉積的結品構造

加入適量試品放置掃描儀園盤凹形槽中，刮平夯實被測。測量標準：衍射角(20}范疇，掃描儀區(qū)域為5-35°，掃描儀速率為1.2"/min，檢驗步寬0.02°，孔管30KV，管流20mA。所得的數(shù)據(jù)信息用Jade6.0開展解析解決。參考參考文獻中方式測算結品度.

1.3.8重結品上玉秀沉積的染剖析

稱量不一樣試品均3mg上下裝進熱重天平秤籃中，通入90mLmin總流量的高純氮氣吹掃，從恒溫逐漸，以10C/min的加熱速率升到60O℃，獲得求微分熱重曲線圖。

2結果與剖析

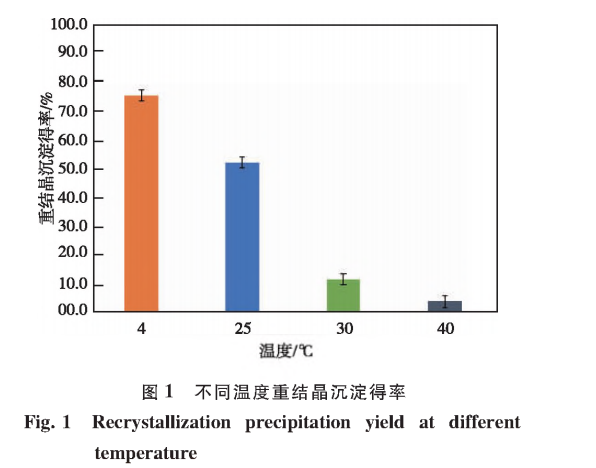

2.1溫度對重結品沉積提取率的危害

結晶沉積的提取率是考量木薯淀粉分子結構重結品難度系數(shù)的程度的具體技術指標之一。溫度是危害木薯淀粉自組裝全過程的主要要素，由于木薯淀粉分子結構重新排列全過程涉及到了品核轉化成品核提高和極致分子結構3個全過程，溫度危害木薯淀粉分子結構的健身運動，進面危害到木薯淀粉分子結構品核的產生，及其品核的增速和提高全過程中分子結構的重新排列方法。圖Ⅰ中可顯著見到伴隨著結晶體蠢度的上升會難斜板沉淀池，且得率也越低，40℃下僅有不上10%的提取率，這也許因為在較高溫度下木薯淀粉分子熱運動比較強烈，分子結構重新排列必須更好的動能來進行，最后減少斑粉的結晶體率，乃至當上升到一定溫度基本上不容易斜板沉淀池造成重結品體.
